Силовые кабели, коммуникационные кабели, кабели управления… Не можете их различить? В одной статье объясняется классификация кабелей!

В повседневной жизни мы постоянно окружены различными кабелями — от электрических проводов в стенах наших домов до сетевых кабелей, соединяющих наши компьютеры, и гудящих кабелей оборудования на заводах. Хотя эти кабели могут выглядеть одинаково, каждый из них служит своей цели. Использование неподходящего кабеля может привести к различным последствиям, от неисправности оборудования до несчастных случаев! Сегодня мы рассмотрим, как легко отличить три наиболее распространенных типа кабелей.

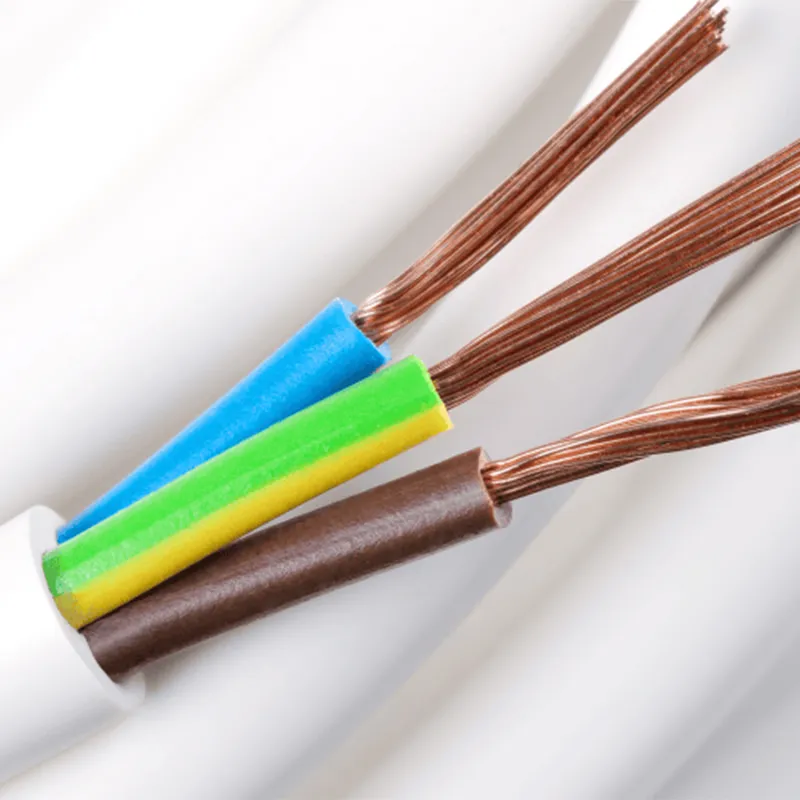

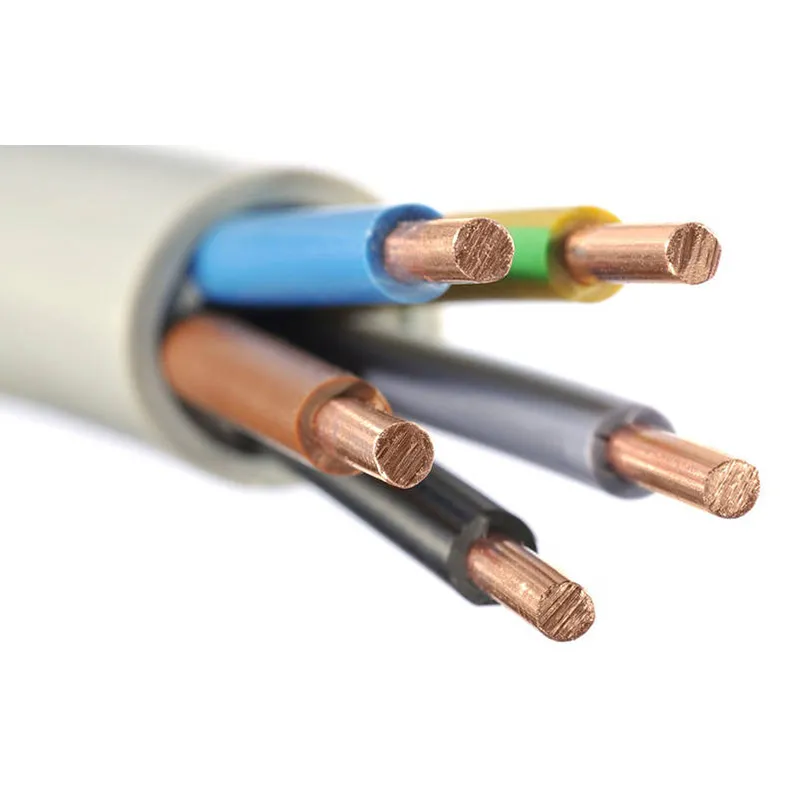

Силовые кабели: «артерии» энергии

1.Основная функция: передача электроэнергии, выполняя роль «кровеносных сосудов» энергосистем.

2.Передаваемая энергия: высоковольтная электроэнергия с высоким током.

3.Типичные области применения:

(1).Магистральные линии в городских подземных энергосетях.

(2).Основные линии электропитания внутри зданий (например, кабели ввода электроэнергии).

(3).Силовые кабели, соединяющие основное оборудование (например, двигатели, трансформаторы)

4.Ключевые факторы: Номинальное напряжение (например, 0,6/1 кВ, 10 кВ, 35 кВ) и площадь поперечного сечения проводника (например, 4 мм², 25 мм², 120 мм²) напрямую определяют пропускную способность.

5.Конструктивные особенности: как правило, имеют толстые проводники с толстыми слоями изоляции и оболочки, при этом приоритет отдается прочности изоляции и токонесущей способности (способности безопасно выдерживать токи нагрузки). Некоторые имеют металлическую броню для дополнительной защиты.

Коммуникационные кабели: информационная супермагистраль

1.Основная функция: передача различных сигналов (телефон, интернет, телевидение, данные и т. д.) для формирования нейронной сети информационного мира.

2.Передаваемый контент: низковольтные электрические сигналы или оптические сигналы.

3.Типичные области применения:

(1).Телефонные линии (витые пары)

(2).Сетевые кабели (кабели Ethernet, например Cat5e, Cat6)

(3).Кабели «оптоволокно до дома» (оптические кабели)

(4).Коаксиальные кабели кабельного телевидения

(5).Кабели для передачи видеосигналов/сигналов управления для систем видеонаблюдения

4.Ключевые факторы: скорость передачи, пропускная способность, помехоустойчивость, затухание (ослабление сигнала при передаче).

5.Конструктивные особенности:

(1).Проводники, как правило, тонкие (медные провода), скрученные в пары или несколько пар (витая пара) или использующие оптические волокна.

(2).Акцент на экранирующих слоях (алюминиевая фольга, плетеная сетка и т. д.) для минимизации внешних электромагнитных помех и обеспечения четкости сигнала.

(3).Специфические требования к изоляционным материалам и конструкции для оптимизации характеристик передачи сигнала.

Кабели управления: «командир» оборудования

1.Основная функция: соединение систем управления (например, ПЛК, ДСК) с исполнительными механизмами на полевом уровне (например, клапанами, выключателями двигателей, датчиками), передача команд управления и сигналов обратной связи о состоянии. Они служат «нервными окончаниями» систем автоматизации.

2.Содержимое передачи: низковольтные, слаботочные цифровые сигналы (вкл./выкл.) или аналоговые сигналы (например, токовые сигналы 4–20 мА, напряженные сигналы 0–10 В).

3.Типичные области применения:

(1).Производственные линии заводской автоматизации (управление запуском/остановкой двигателя, работой клапанов)

(2).Системы автоматизации зданий (управление освещением, кондиционированием)

(3).Механическое оборудование (передача сигналов датчиков в шкафы управления)

4.Ключевые факторы:

(1).Устойчивость к помехам (предотвращение ложных срабатываний)

(2).Гибкость (часто требуется перемещение или изгиб во время установки)

(3).Количество проводников (обычно многожильные, например, 4-жильные, 8-жильные, 12-жильные и более)

5.Конструктивные особенности:

(1).Относительно небольшое сечение проводников (например, 0,75 мм², 1,5 мм²).

(2).Обычно многожильная конструкция для передачи нескольких управляющих сигналов.

(3).Эффективное экранирование (обычно медная оплетка) для защиты от внешних электромагнитных помех.

(4).Материалы оболочки могут требовать износостойкости, маслостойкости и гибкости, чтобы выдерживать промышленные условия.

Краткое изложение основных различий (с первого взгляда):

1.Что передается?

(1).Силовые кабели: передают высоковольтное электричество (энергию).

(2).Коммуникационные кабели: передают сигналы (информацию).

(3).Кабели управления: передают управляющие сигналы (команды и состояние).

2.Уровни напряжения?

(1).Силовые кабели: высокое напряжение (от сотен до сотен тысяч вольт).

(2).Кабели связи/управления: низкое напряжение (обычно ниже 60 В постоянного тока или 30 В переменного тока).

3.Уровни тока?

(1).Силовые кабели: высокий ток (от нескольких ампер до нескольких тысяч ампер).

(2).Кабели связи: чрезвычайно низкий ток (в основном сигналы).

(3).Кабели управления: низкий ток (обычно от нескольких миллиампер до нескольких ампер).

4.Структурные особенности?

(1).Кабели питания: акцент на изоляции, токопроводности и защите.

(2).Кабели связи: акцент на экранировании и характеристиках передачи (скорость, пропускная способность).

(3).Кабели управления: акцент на экранировании, многожильной конструкции, гибкости/адаптируемости к окружающей среде.

Советы по выбору и применению:

1.Проверьте маркировку: на оболочке кабеля указаны модель, технические характеристики, номинальное напряжение и стандартная информация — это самый прямой способ классификации (например, YJV обозначает силовой кабель, RVVP — экранированный кабель управления, UTP — сетевой кабель).

2.Осмотрите проводники: силовые кабели обычно имеют 1–5 толстых проводников; кабели управления — многожильные с более тонкими проводниками; в кабелях связи обычно используются витые пары (сетевые/телефонные кабели) или оптоволокно.

3.Укажите область применения: при покупке четко укажите предполагаемое использование (подключение к источнику питания? Сетевая кабельная разводка? Подключение оборудования управления ПЛК?), и поставщик порекомендует подходящий тип.

4.Строго запрещается перекрестное использование: никогда не используйте кабели связи или управления для передачи питания! Их недостаточная изоляция и токонесущая способность могут привести к перегреву, короткому замыканию и возгоранию. Аналогично, силовые кабели не могут заменить кабели связи/управления из-за отсутствия необходимого экранирования и целостности сигнала.

5.Безопасность превыше всего: строго соблюдайте протоколы безопасности при прокладке или подключении кабелей, особенно силовых. При необходимости привлекайте квалифицированных электриков.
