Расшифровка невидимого экрана среди электромагнитных помех: полное руководство по различению экранированных и неэкранированных кабелей!
2025-06-20
В современных электронных устройствах и системах связи кабели выполняют функцию «нервов» человеческого тела, неся на себе важнейшую ответственность за передачу сигналов и энергии. Однако в сложных электромагнитных средах «устойчивость к помехам» различных кабелей значительно различается. Основное различие между экранированными и неэкранированными кабелями заключается в наличии слоя видимого, но «невидимого экранирования». В этой статье мы приоткроем техническую завесу и подробно рассмотрим различия между этими двумя типами кабелей, от структуры и функций до сценариев применения.
Структурные различия: секретное оружие экрана

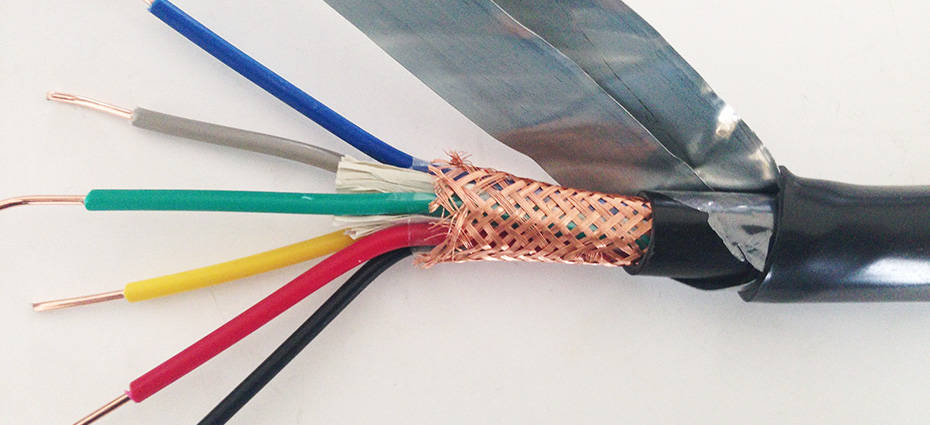

Экранирующий слой экранированных кабелей представляет собой, по сути, проводящий материал, обычно состоящий из алюминиевой фольги, медной сетки или металлического плетеного слоя, обернутого вокруг внешней изоляции кабеля (или вокруг каждой витой пары). Этот слой, когда он заземлен, направляет внешние электромагнитные помехи в землю, одновременно предотвращая излучение внутренних сигналов наружу, создавая двунаправленную защиту.
Неэкранированные кабели (такие как обычные сетевые кабели UTP) полностью полагаются на физическую структуру витых пар для противодействия помехам. Благодаря сбалансированной конструкции витых пар проводников электромагнитная связь уменьшается, но им не хватает активной экранирующей способности, что приводит к более слабой устойчивости к помехам.
Визуальная идентификация: методы мгновенного распознавания
1.Осмотрите поперечное сечение:

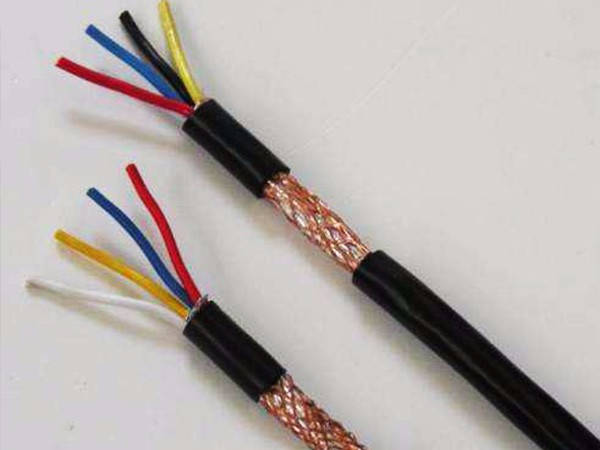

Снимите оболочку кабеля. Если вы видите слой металлической фольги или плотную металлическую оплетку (напоминающую конструкцию бронежилета), это экранированный кабель. Если видны только изолированные пары проводов, это неэкранированный кабель.
2.Маркировка внешней оболочки:
Экранированные кабели обычно имеют маркировку «STP» (экранированная витая пара), «FTP» (фольгированная витая пара) или «SFTP» (экранированная фольгированная витая пара); неэкранированные кабели имеют маркировку «UTP».
3.Тактильное отличие:
Благодаря дополнительным металлическим слоям экранированные кабели обычно более жесткие и тяжелые, чем аналогичные неэкранированные кабели.
Сравнение характеристик: что лучше подходит для ваших нужд?
1.Устойчивость к помехам:
Экранированные кабели выдерживают сильные источники помех, такие как заводское оборудование, высоковольтные линии и радиопередатчики, что делает их подходящими для высокоточных применений, таких как промышленная автоматизация и медицинское оборудование. Неэкранированные кабели предлагают лучшее соотношение цены и качества в средах с низким уровнем помех, таких как дома и офисы.
2.Расстояние и скорость передачи:
Экранированные кабели с низкой потерей сигнала лучше подходят для передачи на большие расстояния (более 100 метров) или высокочастотных сигналов (например, HDMI 2.1, 10 Gigabit Ethernet). Неэкранированные кабели надежно работают на короткие расстояния.
3.Затраты на установку:
Экранированные кабели требуют строгого заземления и специальных металлических экранированных разъемов, что делает их установку сложной и дорогостоящей. Неэкранированные кабели предлагают более простую прокладку и меньшие затраты на обслуживание.
Распространенные ошибки при выборе: избегайте этих ловушек любой ценой!
1.«Экранированные кабели всегда лучше неэкранированных»:
Использование экранированных кабелей в средах без сильных помех может привести к появлению шума из-за плохого заземления, а также к ненужным затратам.
2.«Витая пара может заменить экранирование»:
Кабели с витой парой подавляют только низкочастотные помехи и практически неэффективны против высокочастотных помех (таких как сигналы 5G). В таких случаях экранированные кабели являются необходимыми.
3.«Экран можно заземлять произвольно»:
Ошибки одноточечного заземления могут привести к тому, что экран будет действовать как «антенна». Правильный подход заключается в равномерном подключении к точке заземления системы, чтобы избежать токов замыкания.
Окончательное руководство по выбору
1.Выбирайте экранированный кабель:
(1).Среда, в которой присутствуют двигатели, преобразователи частоты или базовые станции вещания.
(2).Передача видео высокой четкости, гигабитные сети или другие высокочастотные сигналы.
(3).Сценарии, требующие соответствия сертификации EMC (электромагнитная совместимость).
2.Выбирайте неэкранированный кабель:
(1).Домашние сети или стандартные офисные среды.
(2).Передача данных на короткие расстояния (<50 метров).
(3).Ограниченный бюджет, когда помехи можно контролировать.
Выбор между экранированными и неэкранированными кабелями в основном сводится к балансу между «требованиями к защите» и «экономической эффективностью». Понимание их основных различий не только позволяет избежать «невидимых убийц» при передаче сигнала, но и дает научные рекомендации для инженерного проектирования и повседневного применения. В следующий раз, когда вы будете выбирать кабель, присмотритесь к его «броне» — за этим слоем металла скрывается комплексная стратегия навигации в электромагнитном мире.
