Раскрытие токонесущей способности кабеля: неправильный выбор таит в себе бесконечные опасности! Обязательное чтение для электриков!
2025-08-06
Один неправильно выбранный кабель едва не сжег всю мастерскую!
В прошлом месяце старый Чжан, электрик завода, выбирал кабели для новой производственной линии. Подумав, что «почти подходит», он, основываясь на своем опыте, выбрал кабель с меньшим поперечным сечением. Через несколько дней эксплуатации кабель стал слишком горячим, чтобы к нему можно было прикоснуться, и из распределительной коробки пошел запах гари — произошло короткое замыкание, которое едва не вызвало крупный пожар!
Этот «почти подходящий» кабель стал тикающей бомбой в мастерской.
Что такое токонесущая способность кабеля? «Ограничение скорости» для электрического тока
Проще говоря, токонесущая способность кабеля — это максимальный ток, который кабель может безопасно и надежно выдерживать в течение всего срока службы. Подобно тому, как на автомагистрали существует ограничение максимальной скорости, превышение которого не только опасно, но и повреждает дорожное покрытие.
Когда ток протекает по проводнику кабеля, из-за сопротивления проводника выделяется тепло (закон Джоуля: тепло = ток² × сопротивление). Основная цель токонесущей способности — контролировать выделение тепла в пределах безопасных значений.
Когда ток протекает по проводнику кабеля, вследствие сопротивления проводника выделяется тепло (закон Джоуля: выделяемое тепло = ток² × сопротивление). Основной принцип токонесущей способности заключается в том, чтобы удерживать выделение тепла в безопасных пределах.
Почему «достаточно близко» недостаточно? Токонесущая способность зависит от пяти ключевых факторов.

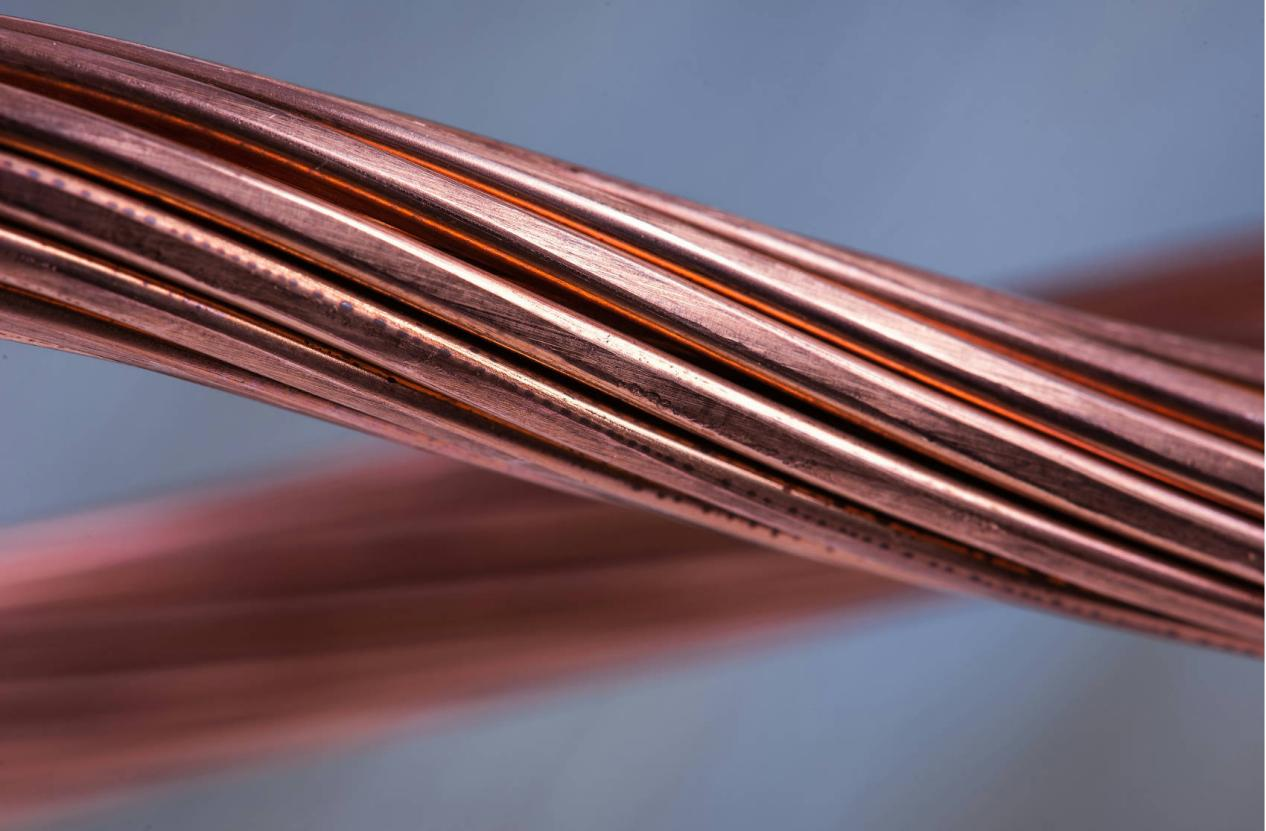

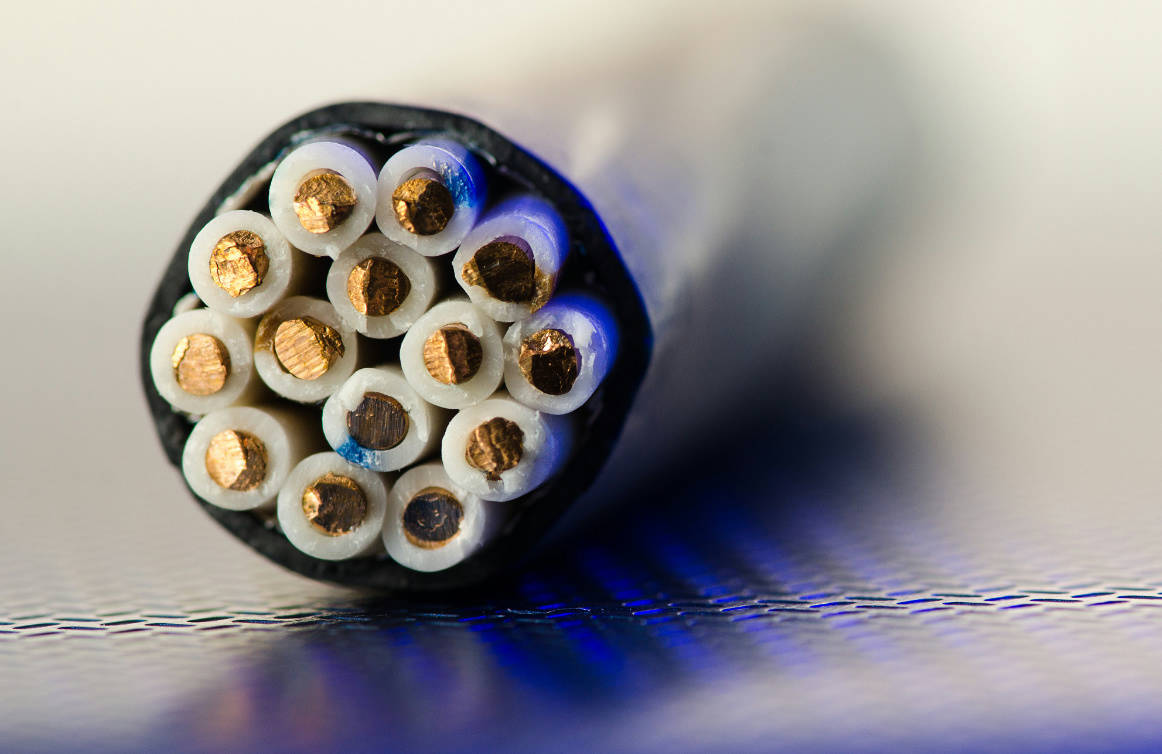

1.Материал проводника и площадь поперечного сечения: медь обладает более высокой проводимостью, чем алюминий, что обеспечивает большую токонесущую способность при одинаковых условиях. Более толстые проводники (с большей площадью поперечного сечения) имеют более низкое сопротивление, что естественным образом позволяет пропускать более высокие токи. Это наиболее интуитивно понятный фактор.
2.Температурный режим изоляционного материала: изоляционный слой, окружающий проводник, чувствителен к нагреванию! Различные материалы (такие как ПВХ, ПВХ, резина) имеют разные максимально допустимые температуры длительной эксплуатации (обычно 70 °C, 90 °C, 105 °C и т. д.). Более высокие температуры ускоряют старение изоляции и значительно увеличивают риск выхода из строя. Материалы с более высоким температурным режимом обычно обеспечивают большую токовую нагрузку.
3.Температура окружающей среды: температура окружающей среды непосредственно влияет на теплоотдачу. Жаркое лето, закрытые кабельные лотки или высокотемпературные цеха могут значительно снизить фактическую токонесущую способность кабеля. Данные о токонесущей способности, приведенные в национальных стандартах, обычно основаны на эталонной температуре окружающей среды (например, 30 °C или 40 °C), что требует корректировки температуры в практических применениях.
4.Метод установки: как прокладываются кабели? Зарыты в плохо вентилируемых кабелепроводах? Плотно упакованы в кабельных лотках? Или открыты для доступа воздуха? Различные методы установки дают совершенно разные результаты по рассеиванию тепла. Плохое рассеивание тепла приводит к снижению токонесущей способности.
5.Количество кабелей (поправка на пучок): когда несколько кабелей прокладываются в непосредственной близости друг от друга, выделяемое ими тепло «нагревает» друг друга, повышая общую температуру окружающей среды. Фактическая токонесущая способность каждого кабеля должна быть уменьшена (умножена на поправочный коэффициент, меньший 1).
Стоимость неправильного выбора: гораздо больше, чем просто срабатывание!
1.Ускоренное старение и резкое сокращение срока службы: длительная работа с перегрузкой подвергает изоляционные материалы постоянному воздействию высоких температур, ускоряя их хрупкость и растрескивание, что приводит к резкому снижению изоляционных характеристик.
2.Пожары из-за короткого замыкания и смертельная опасность: отказ изоляции является основной причиной коротких замыканий. Огромное количество тепла и дуги, образующиеся при коротком замыкании, легко воспламеняют окружающие горючие материалы, вызывая неконтролируемые электрические пожары, которые угрожают жизни и имуществу. Это самое страшное последствие!
3.Падение напряжения, отказ оборудования: перегрузка увеличивает падение напряжения в цепях, что приводит к недостаточному напряжению питания на клеммах оборудования. В лучшем случае это вызывает нарушения в работе и снижение эффективности, а в худшем — препятствует запуску или повреждает прецизионное оборудование.
4.Растрата энергии, резкое увеличение счетов за электроэнергию: перегрев цепей сам по себе приводит к растрате электроэнергии, увеличивая ненужные эксплуатационные расходы.
Руководство по выбору средств безопасности: обеспечение безопасной работы электрических систем.
1.Откажитесь от «эмпирических подходов»; руководствуйтесь таблицами в качестве стандарта:
Всегда основывайте свои решения на национальных стандартах (например, GB/T 16895.15) или таблицах токонесущей способности, предоставленных авторитетными производителями кабелей. Это является наиболее научной и надежной основой. Существуют специальные таблицы для различных методов установки, температур окружающей среды и изоляционных материалов.
2.Точно рассчитайте ток нагрузки: определите номинальный ток и рабочий ток (с учетом факторов одновременности и спроса) всего электрооборудования. Это является основой для выбора. Предвидите будущие требования к расширению.
3.Оцените фактические условия применения: при какой температуре будет работать ваш кабель? Как он будет проложен? Сколько кабелей проложено вместе? Применяйте соответствующие поправочные коэффициенты на основе фактических условий для расчета скорректированной допустимой токонесущей способности.
4.Соблюдайте запас прочности: при выборе кабелей скорректированная допустимая токонесущая способность должна превышать рассчитанный максимальный ток нагрузки. Рекомендуется запас прочности 10–20 % для учета кратковременных перегрузок или незначительного увеличения мощности в будущем.
5.Контролируйте падение напряжения: для линий электропередачи на большие расстояния убедитесь, что падение напряжения при полной нагрузке остается в пределах допустимых значений для оборудования (обычно требуется падение напряжения на конечной точке ≤ 5%).
6.Профессиональная консультация: для сложных проектов или цепей с высоким током необходимо проконсультироваться с квалифицированным инженером-электриком или сертифицированным поставщиком кабелей.
Кабели являются жизненно важной частью электрических систем, где безопасность имеет первостепенное значение для защиты жизни и имущества. Токонесущая способность кабеля не является параметром, который можно определить интуитивно. Каждый тщательный расчет выбора представляет собой обязательство по обеспечению безопасности и устранению потенциальных опасностей.
Никогда не позволяйте самоуспокоенности, рожденной «достаточно близким» результатом, посеять семена «далеко не адекватного»!
