Окончательное сравнение экранирования кабелей: медная проволока против медной ленты — что является оптимальным выбором?
2025-10-10
При проектировании и применении кабелей выбор экранирования напрямую влияет на помехоустойчивость, срок службы и инженерные затраты. Какой из двух основных материалов для экранирования — медная проволока или медная лента — является более предпочтительным? В этой статье рассматривается этот вопрос с точки зрения технических принципов и практических сценариев.

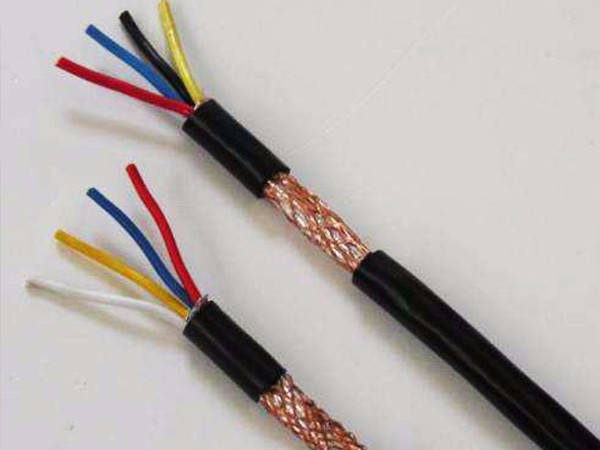

Экранирование медной проволокой: синоним гибкости и экономичности
Экранирование медной проволокой состоит из нескольких нитей тонкой медной проволоки, сплетенных или скрученных вместе. Его основные преимущества заключаются в следующем:
1.Превосходная устойчивость к изгибу: идеально подходит для применений, требующих частого перемещения или изгиба (например, кабели для роботов, кабели для цепных конвейеров);
2.Улучшенное рассеивание тепла: плетеная структура способствует рассеиванию тепла, снижая повышение температуры кабеля;.
3.Более низкая стоимость: обработка медной проволоки хорошо отработана и обеспечивает высокую степень использования материала;
4.Удобство установки: простые процедуры заземления, совместимые со стандартными операциями с клеммами.
Однако экранирование медной проволокой также имеет заметные ограничения:
1.Ограниченная эффективность экранирования высоких частот: промежутки в плетении могут допускать утечку высокочастотных электромагнитных волн;
2.Слабая сопротивляемость сжатию: склонность к деформации под внешним давлением, что может нарушить целостность экрана.
Экранирование медной лентой: «терминатор» высокочастотных помех
Экранирование медной лентой использует спирально намотанные или продольно обернутые структуры из медной фольги/ленты, что дает следующие преимущества:
1.Полностью закрытое покрытие: бесшовное экранирование блокирует более 99% высокочастотных помех;.
2.Превосходная механическая прочность: толщина обычно составляет 0,05–0,1 мм, что обеспечивает отличную сопротивляемость сдавливанию;.
3.Устойчивость к влаге и окислению: многослойная конструкция может включать алюминиево-пластиковые композитные пленки для повышения адаптивности к окружающей среде;
4.Преимущество ультратонкой конструкции: подходит для прецизионного оборудования с ограниченным пространством (например, медицинских инструментов).
Ее ограничения включают:
1.Ограниченный радиус изгиба: многократное сгибание может привести к разрушению медной ленты;
2.Проблемы с тепловым режимом: плотная структура препятствует теплопроводности, что требует интегрированных решений для охлаждения;
3.Сложные процедуры заземления: необходимы специальные зажимы или методы сварки, что увеличивает сложность установки.
Руководство по выбору практического применения
1.Промышленная автоматизация: экранирование медной проволокой является предпочтительным выбором для систем цепных конвейеров, обеспечивая баланс между гибкостью и стоимостью;
2.Медицинское/коммуникационное оборудование: экранирование медной лентой лучше подходит для решения проблем высокочастотных электромагнитных помех/электромагнитной совместимости;
3.Сектор новых источников энергии: для высоковольтных кабелей рекомендуется использовать композитную экранирующую структуру «медная лента + медная проволока»;
4.Наружное инженерное оборудование: медная лента в сочетании с водонепроницаемыми слоями выдерживает сложные климатические условия.
Будущие тенденции: рост популярности технологии композитного экранирования
По мере роста спроса в таких секторах, как 5G и новые источники энергии, решения из одного материала с трудом удовлетворяют строгим требованиям. Новые технологии объединяют медную проволоку и медную ленту с помощью «двухслойного экранирования» (внутренняя медная лента для защиты от помех + внешняя медная проволока для защиты от механических нагрузок), что позволяет значительно повысить производительность. Одновременно с этим использование новых материалов, таких как оловянная медь и медно-магниевые сплавы, выходит за пределы возможностей традиционных технологий экранирования.
Не существует универсального идеального решения для экранирования, есть только наиболее подходящий инженерный выбор. Сравнение медной проволоки и медной ленты в основном представляет собой динамическое равновесие между стоимостью, производительностью и экологическими требованиями. При выборе материалов для вашего следующего проекта, задайте себе три вопроса: Какой тип помех присутствует? Каковы условия установки? Каков бюджет затрат на жизненный цикл? Ответы станут очевидными.
