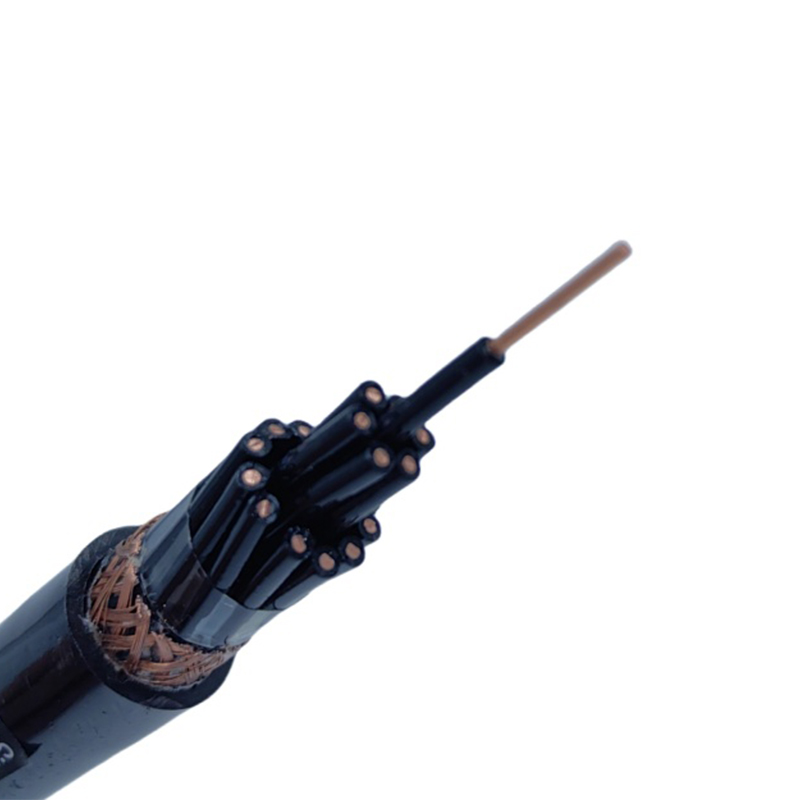

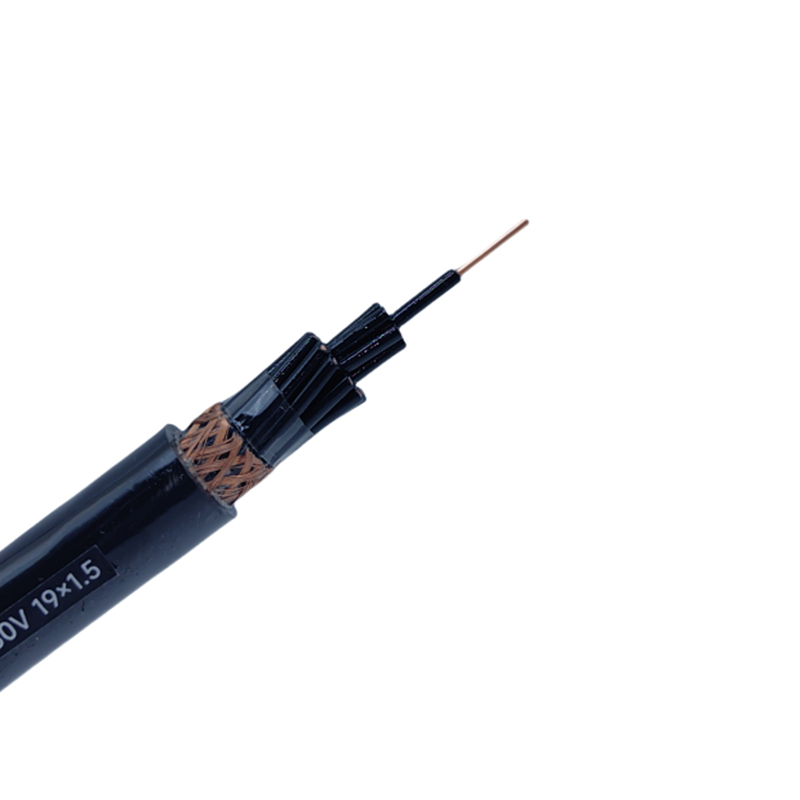

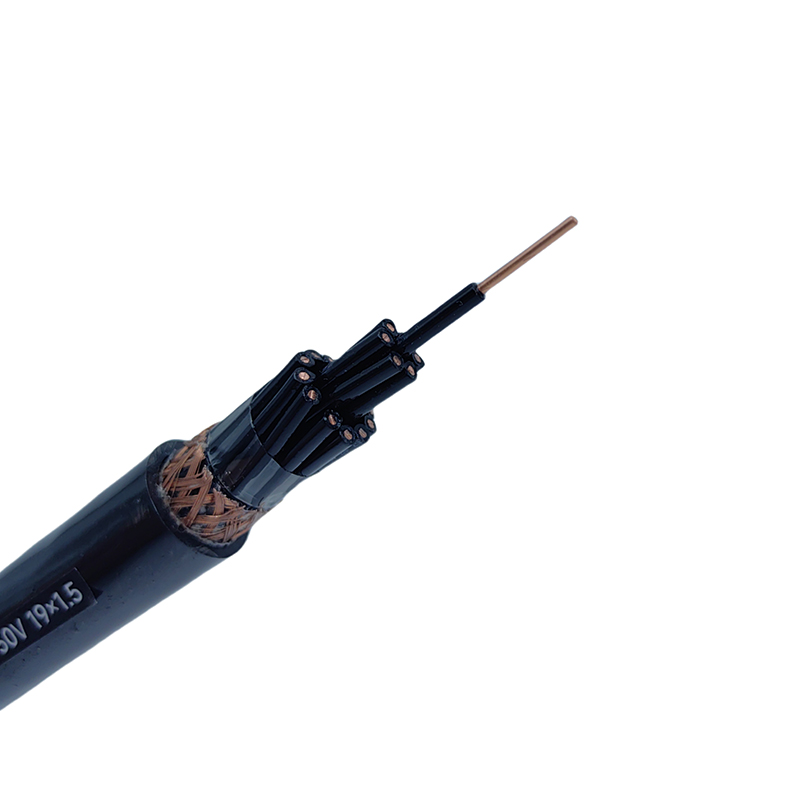

Экранированный кабель
Кабель RVVP – это кабель, испытанный напряжением 2000 В в течение 5 минут. Кабель RVVP / Экранированный гибкий кабель с медной оплеткой RVVP / Экранированный гибкий кабель с медной лентой RVVP2 / Огнестойкий экранированный гибкий кабель с медной оплеткой ZR-RVVP. Экранированный кабель уп...
Описание
маркер
Кабель RVVP — это кабель, испытанный напряжением 2000 В в течение 5 минут. Кабель RVVP / Экранированный гибкий кабель с медной оплеткой RVVP / Экранированный гибкий кабель с медной лентой RVVP2 / Огнестойкий экранированный гибкий кабель с медной оплеткой ZR-RVVP. Экранированный кабель управления KVVP предназначен для цепей управления и контроля на номинальное напряжение 450/750 В и ниже, главным образом для защиты от электромагнитных помех.
Стандарты соответствия:
JB8734, VDE 0281. GB9330.2-2008. Характеристики огнестойкости: IEC 60332-1
Область применения:
По сравнению с кабелем RVV, кабель RVVP благодаря медной оплеточной экранировке обладает улучшенными характеристиками электромагнитной совместимости. Поэтому он особенно подходит для установки в условиях сильных электромагнитных помех и на малых расстояниях монтажа. Кабель RVVP может быть проложен в лотках или гибких трубах для внутренней установки.
Эксплуатационные характеристики:
1.Номинальное напряжение:300 В / 500 В
Проводник: Многопроволочный медный проводник, соответствует 5 классу по GB/T 3956 (эквивалентно IEC 60228.5)
Испытательное напряжение: 2000 В, 5 мин
2.Сопротивление изоляции:> 20 МОм × км
3.Площадь поперечного сечения:5 — 25 мм²
4.Температура:
Рабочая температура (стационарная установка): -30 ~ +70 °C
Рабочая температура (подвижная установка): -5 ~ +70 °C
Температура прокладки: не ниже 0 °C
Допустимая длительная рабочая температура проводника: 70 °C
Термостойкий экранированный кабель: до 300 °C
5.Радиус изгиба:15 × внешний диаметр кабеля
Допустимый радиус изгиба при прокладке:
(1).Для кабелей без брони: не менее 6 внешних диаметров кабеля
(2).Для кабелей с броней или экраном из медной ленты: не менее 12 внешних диаметров кабеля
(3).Для гибких кабелей с экраном: не менее 6 внешних диаметров кабеля
6.Изоляция:Компаунд из поливинилхлорида (ПВХ)
7.Экран:Экран из плетеной луженой медной проволоки, плотность плетения > 85%
8.Оболочка:Гибкий компаунд из поливинилхлорида (ПВХ), серый (RAL7001)
9.Маркировка жил:≤ 5 жил: цветные жилы; черные жилы с белыми цифрами; может включать зелено-желтый провод заземления
10.Количество жил:2 — 24 жилы
Модели и наименования
| Сечение (мм²) | Конфигурации жил (количество × сечение) |
| 0.5 | 2×0.50, 3×0.50, 4×0.50, 5×0.50, 6×0.50, 7×0.50, 8×0.50, 10×0.50, 12×0.50, 18×0.50, 24×0.50 |
| 0.75 | 2×0.75, 3×0.75, 4×0.75, 5×0.75, 6×0.75, 7×0.75, 8×0.75, 10×0.75, 12×0.75, 18×0.75, 24×0.75 |
| 1.0 | 2×1.0, 3×1.0, 4×1.0, 5×1.0, 6×1.0, 7×1.0, 8×1.0, 10×1.0, 12×1.0, 18×1.0, 24×1.0 |
| 1.5 | 2×1.5, 3×1.5, 4×1.5, 5×1.5, 6×1.5, 7×1.5, 8×1.5, 10×1.5, 12×1.5, 18×1.5, 24×1.5 |
| 2.5 | 2×2.5, 3×2.5, 4×2.5, 5×2.5, 6×2.5, 7×2.5, 8×2.5, 10×2.5, 12×2.5, 18×2.5, 24×2.5 |
| 4.0 | 3×4.0, 4×4.0, 5×4.0, 7×4.0 |
| 6.0 | 3×6.0, 4×6.0, 5×6.0, 7×6.0 |
| 10.0 | 3×10.0, 4×10.0, 5×10.0 |
| 16.0 | 3×16.0, 4×16.0, 5×16.0 |
| 25.0 | 4×25.0, 5×25.0 |
| Экранированные кабели управления с полиэтиленовой изоляцией и ПВХ оболочкой | ||
| Модель | Наименование | Область применения |
| KVVP | Кабель управления с медными жилами, ПВХ изоляцией и оболочкой, с оплеточным экраном | Прокладка стационарно в помещениях, кабельных каналах, трубах, где требуется экранирование |
| KVVRP | Гибкий кабель управления с медными жилами, ПВХ изоляцией и оболочкой, с оплеточным экраном | Прокладка в помещениях, где требуются подвижность, гибкость и экранирование |
| KVVP2 | Кабель управления с медными жилами, ПВХ изоляцией и оболочкой, с экраном из медной ленты | Прокладка стационарно в помещениях, кабельных каналах, трубах, где требуется экранирование |
| KVVP3 | Кабель управления с медными жилами, ПВХ изоляцией и оболочкой, с экраном из алюмопластиковой ленты | Прокладка стационарно в помещениях, кабельных каналах, трубах, где требуется экранирование |
| KVVP2-22 | Кабель управления с медными жилами, ПВХ изоляцией и оболочкой, с броней из стальной ленты | Прокладка стационарно в помещениях, кабельных каналах, трубах, непосредственно в земле, в условиях значительных механических воздействий |
| Экранированные силовые кабели с полиэтиленовой изоляцией и ПВХ оболочкой | ||
| Модель | Наименование | Область применения |
| RVV | Гибкий силовой кабель с медными жилами, ПВХ изоляцией и оболочкой | Прокладка стационарно в помещениях, кабельных каналах, трубах |
| RVVP | Гибкий силовой кабель с медными жилами, ПВХ изоляцией и оболочкой, с оплеточным экраном | Прокладка стационарно в помещениях, кабельных каналах, трубах, где требуется экранирование |
| RVVP2 | Гибкий силовой кабель с медными жилами, ПВХ изоляцией и оболочкой, с экраном из медной ленты | Прокладка стационарно в помещениях, кабельных каналах, трубах, где требуется экранирование |
| RVVP3 | Гибкий силовой кабель с медными жилами, ПВХ изоляцией и оболочкой, с экраном из алюмопластиковой ленты | Прокладка стационарно в помещениях, кабельных каналах, трубах, где требуется экранирование |
| RVVP-22 | Гибкий силовой кабель с медными жилами, ПВХ изоляцией и оболочкой, с оплеточным экраном и броней из стальной ленты | |
| RVVP2-22 | Гибкий силовой кабель с медными жилами, ПВХ изоляцией и оболочкой, с броней из стальной ленты | |
