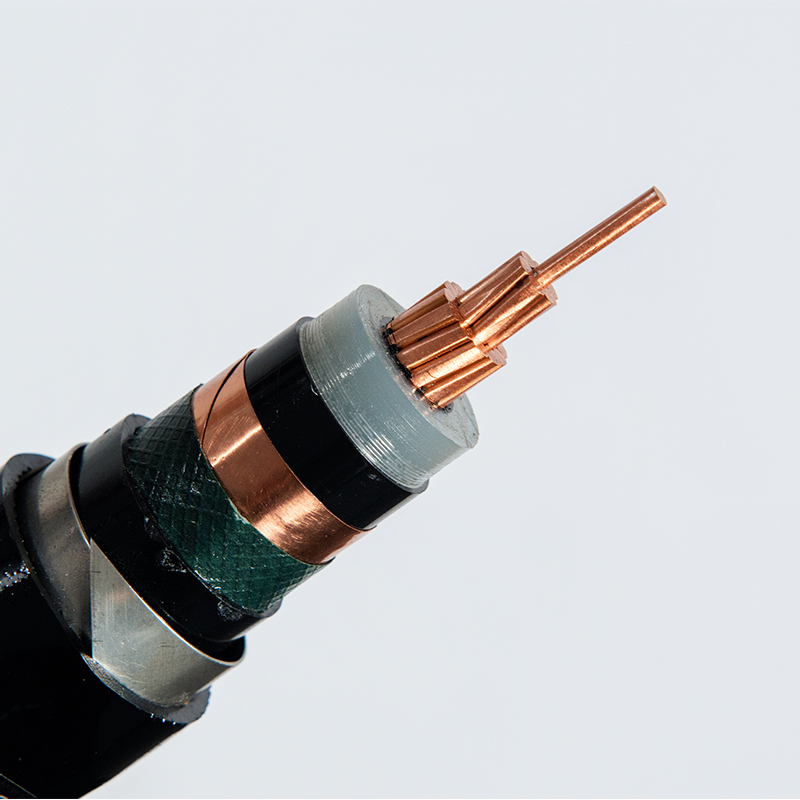

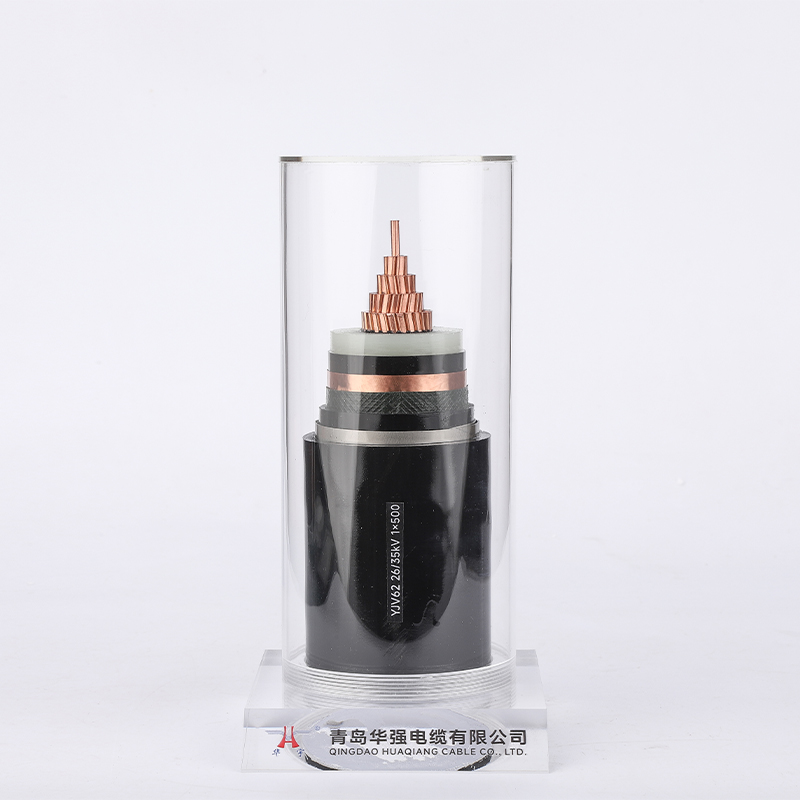

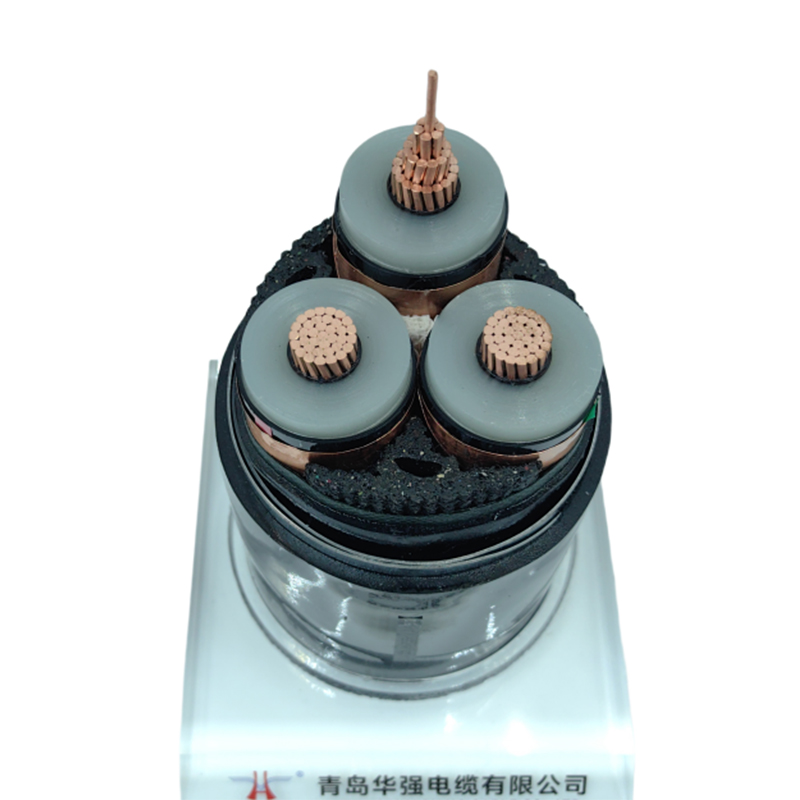

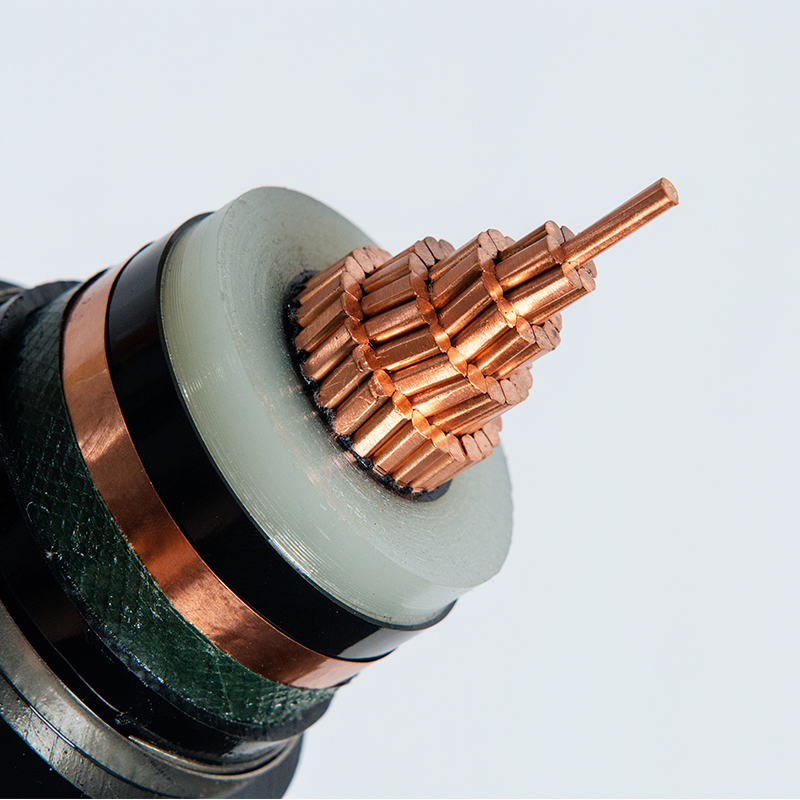

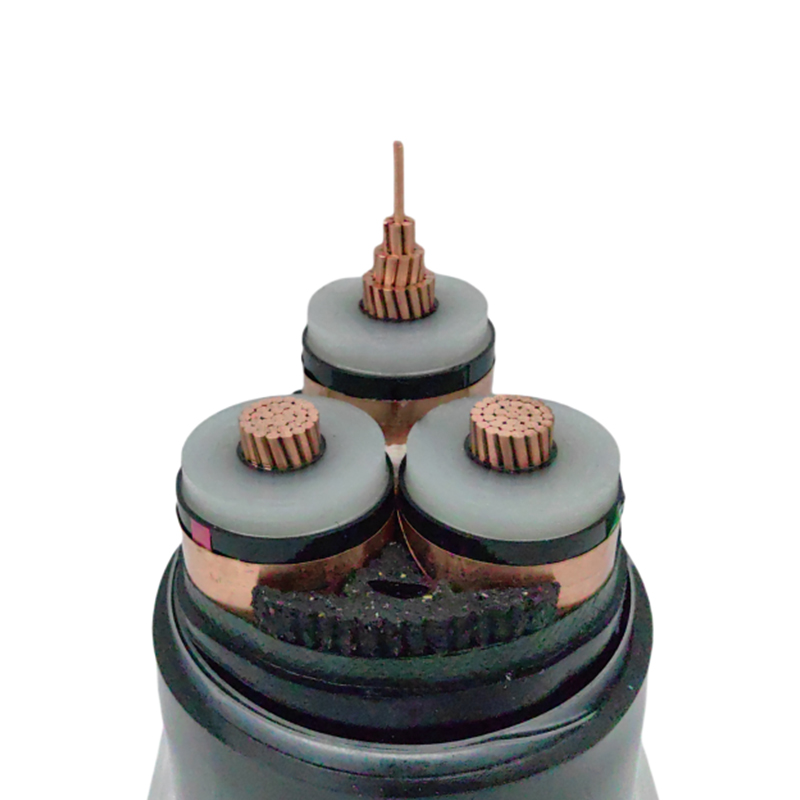

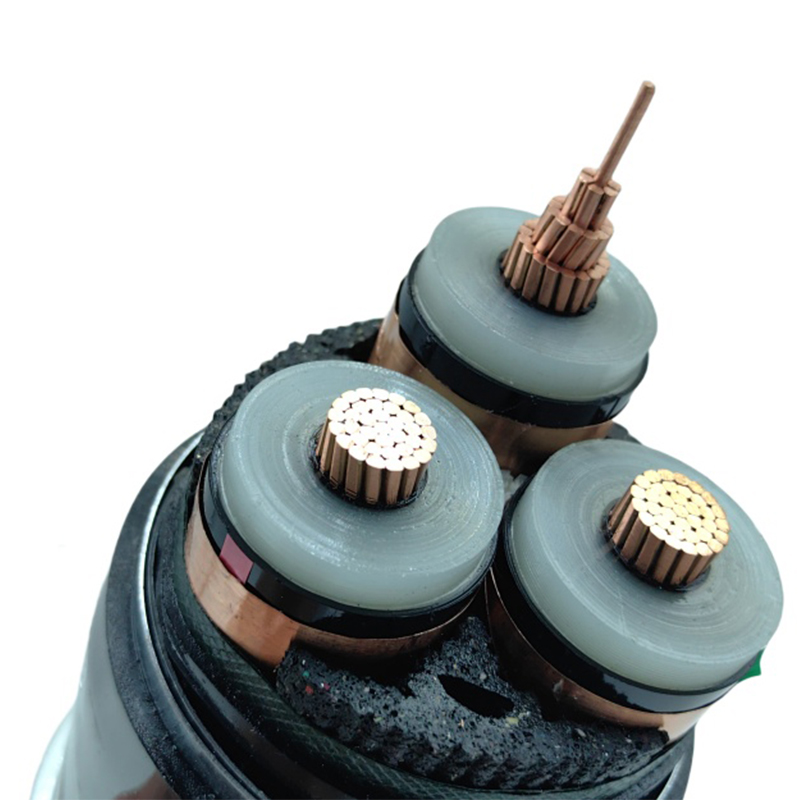

Силовой кабель с медной жилой, изоляцией из сшитого полиэтилена, оболочкой из ПВХ, с двойной немагнитной металлической ленточной броней
Кабель с изоляцией из сшитого полиэтилена получают химическим или физическим методом, преобразующим линейную молекулярную структуру полиэтилена, используемого для изоляции кабеля, в объемную сетчатую молекулярную структуру, то есть термопластичный полиэтилен превращается в термореактивный сшиты...
Описание
маркер
Кабель с изоляцией из сшитого полиэтилена получают химическим или физическим методом, преобразующим линейную молекулярную структуру полиэтилена, используемого для изоляции кабеля, в объемную сетчатую молекулярную структуру, то есть термопластичный полиэтилен превращается в термореактивный сшитый полиэтилен, что значительно повышает его термостойкость и механические свойства, уменьшает усадку, предотвращает плавление при нагреве и сохраняет превосходные электрические характеристики.
Стандарты исполнения:
Медные и алюминиевые жилы силовых кабелей с изоляцией из сшитого полиэтилена на номинальное напряжение до 35 кВ: GB/T12706.2-2008, GB/T12706.3-2008, IEC60502-2005, GB/T19666-2005.
Область применения:
1.Система: Данный продукт предназначен для стационарной прокладки в распределительных сетях или промышленных установках переменного тока 50 Гц, номинальным напряжением 3~35 кВ.
2.Условия применения: Для подземных сетей городских микрорайонов, отходящих линий электростанций и подстанций, для передачи и распределения электроэнергии. Например, может использоваться для внутреннего распределения электроэнергии на промышленных и горнодобывающих предприятиях.
Эксплуатационные характеристики:
1.Номинальное напряжение: Номинальное напряжение составляет 3 ~35 кВ.
2.Рабочая температура: Допустимая максимальная рабочая температура токопроводящей жилы кабеля составляет 90°C. При коротком замыкании максимальная температура токопроводящей жилы кабеля составляет 250°C, длительность не более 5 с.
3.Температура окружающей среды: Минимальная температура окружающей среды при эксплуатации кабеля составляет -10°C.
4.Температура прокладки: Температура при монтаже и прокладке должна быть не ниже 0°C.
5.Радиус изгиба: Для одножильного кабеля без брони рекомендуется минимальный радиус изгиба при установке 20D. Для одножильного кабеля с броней рекомендуется минимальный радиус изгиба при установке 15D. Для трехжильного кабеля с броней рекомендуется минимальный радиус изгиба при установке 12D.
Модели и наименования
| Модель | Наименование | Условия применения | |
| Медная жила | Алюминиевая жила | ||
| YJV ZR-YJV |
YJLV ZR-YJLV |
Силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из ПВХ (огнестойкий) | Может прокладываться в тоннелях внутри и снаружи помещений, кабельных каналах, бетонных трубах и рыхлом грунте, кабель не способен выдерживать механические воздействия, но может переносить определенное тяговое усилие. |
| WDZ-YJY | WDZ-YJLY | Силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из материала с низким дымовыделением и без галогенов | |
| YJV62 YJV22 ZR-YJV22 |
YJLV62 YJLV22 ZR-YJLV22 |
Силовой кабель с изоляцией из сшитого полиэтилена, бронированный стальной лентой, с оболочкой из ПВХ (огнестойкий) | Прокладывается под землей, кабель способен выдерживать механические воздействия, но не способен выдерживать большие растягивающие нагрузки. |
| WDZ-YJY23 | WDZ-YJLY23 | Силовой кабель с изоляцией из сшитого полиэтилена, бронированный стальной лентой, с оболочкой из материала с низким дымовыделением и без галогенов | |
| YJV32 ZR-YJV32 |
YJLV32 ZR-YJLV32 |
Силовой кабель с изоляцией из сшитого полиэтилена, бронированный тонкой стальной проволокой, с оболочкой из ПВХ (огнестойкий) | Прокладывается внутри помещений, в тоннелях и шахтах. Кабель способен выдерживать механические воздействия и может воспринимать значительные растягивающие нагрузки. |
| WDZ-YJY33 | WDZ-YJLY33 | Силовой кабель с изоляцией из сшитого полиэтилена, бронированный тонкой стальной проволокой, с оболочкой из материала с низким дымовыделением и без галогенов | |
